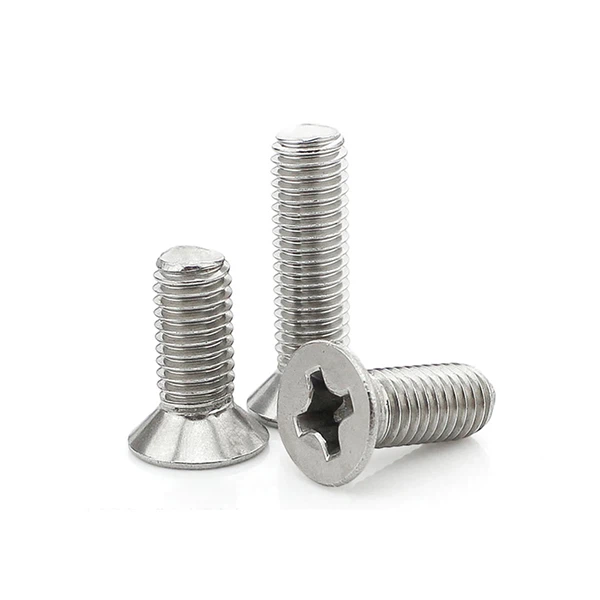

Vijak s upuštenom glavom
Vijak s upuštenom glavom, poznat i kao ravni strojni vijak, glava mu je konusa 90- stupnjeva, slično uobičajenim vijcima za drvo. Na površini montažne rupe na konektoru strojno je izrađen stožasti nastavak 90- stupnjeva, a glava vijka s upuštenom glavom je u utičnici i poravnata je s površinom konektora.
- Brza dostava
- Osiguranje kvalitete
- Služba za korisnike 24/7
Uvod u proizvod
Vijak s upuštenom glavom, poznat i kao ravni strojni vijak, glava mu je konusa 90- stupnjeva, slično uobičajenim vijcima za drvo. Na površini montažne rupe na konektoru strojno je izrađen stožasti nastavak 90- stupnjeva, a glava vijka s upuštenom glavom je u utičnici i poravnata je s površinom konektora. Osim vijaka s upuštenom glavom, u nekim se prilikama koriste i ravni strojni vijci s polukružnom glavom. Ovakav vijak je ljepši i može se koristiti na mjestima gdje je dozvoljeno malo izbočenje na površini.
Vijci s ravnom upuštenom glavom neizostavna su potreba u svakodnevnom životu ili industrijskoj proizvodnji. Prema različitim svojstvima i funkcijama, dijeli se na vijke s upuštenom glavom, vijke s upuštenom glavom itd.
Proizvodni proces vijka s upuštenom glavom
Specifikacija vijka s upuštenom glavom
Nit d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | |
P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | |
a | 2 stupanj | 90 stupnjeva | 60 stupnjeva | |||||||||||
| 0 |
|
| |||||||||||
b | l?125 mm | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 |
| 125<> | - | - | - | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 |
| l>200 mm | - | - | - | - | - | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 |
c | cca. | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 1 | 1 |
dk | nominalno=maks. | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
| min. | 5,7 | 7,64 | 9,64 | 11,57 | 15,57 | 19,48 | 23,48 | 26,48 | 29,48 | 32,38 | 35,38 | 35,38 | 38,38 |
da | max. | 3,6 | 4,7 | 5,7 | 6,8 | 9,2 | 11,2 | 13,7 | 15,7 | 17,7 | 20,2 | 22,4 | 24,4 | 26,4 |
ds | nominalno=maks. | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 |
| min. | 2,86 | 3,82 | 4,82 | 5,82 | 7,78 | 9,78 | 11,73 | 13,73 | 15,73 | 17,73 | 19,67 | 21,67 | 23,67 |
e | min. | 2,3 | 2,87 | 3,44 | 4,58 | 5,72 | 6,86 | 9,15 | 11,43 | 11,43 | 13,72 | 13,72 | 16 | 16 |
k | max. | 1,7 | 2,3 | 2,8 | 3,3 | 4,4 | 5,5 | 6,5 | 7 | 7,5 | 8 | 8,5 | 13,1 | 14 |
r | min. | 0,1 | 0,2 | 0,2 | 0,3 | 0,5 | 0,5 | 1 | 1 | 1 | 1 | 1 | 1 | 1,6 |
s | nominalni | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 | 14 | 14 |
| min. | 2,02 | 2,52 | 3,02 | 4,02 | 5,02 | 6,02 | 8,025 | 10,025 | 10,025 | 12,032 | 12,032 | 14,032 | 14,032 |
| max. | 2,1 | 2,6 | 3,1 | 4,12 | 5,14 | 6,14 | 8,175 | 10,175 | 10,175 | 12,212 | 12,212 | 14,212 | 14,212 |
t | nominalno=maks. | 1,2 | 1,8 | 2,3 | 2,5 | 3,5 | 4,4 | 4,6 | 4,8 | 5,3 | 5,5 | 5,9 | 8,8 | 10,3 |
| min. | 0,95 | 1,5 | 2,05 | 2,25 | 3,2 | 4,1 | 4,3 | 4,5 | 5 | 5,2 | 5,6 | 8,44 | 9,87 |
Nit d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |||||||||
l | duljine ls i lg | |||||||||||||||
nominalni | min. | max. | je min. | lg maks. | je min. | lg maks. | je min. | lg maks. | je min. | lg maks. | je min. | lg maks. | je min. | lg maks. | je min. | lg maks. |
8 | 7,71 | 8,29 | - | 3,2 | - | 4,4 | - | 5,2 | - | 6,3 |
|
|
|
|
|
|
10 | 9,71 | 10,29 | - | 3,2 | - | 4,4 | - | 5,2 | - | 6,3 | - | 8,2 |
|
|
|
|
12 | 11,65 | 12,35 | - | 3,2 | - | 4,4 | - | 5,2 | - | 6,3 | - | 8,2 | - | 10 |
|
|
16 | 15,65 | 16,35 | - | 3,2 | - | 4,4 | - | 5,2 | - | 6,3 | - | 8,2 | - | 10 |
|
|
20 | 19,58 | 20,42 | - | 3,2 | - | 4,4 | - | 5,2 | - | 6,3 | - | 8,2 | - | 10 | - | 11,8 |
25 | 24,58 | 25,42 | 10,5 | 13 | - | 4,4 | - | 5,2 | - | 6,3 | - | 8,2 | - | 10 | - | 11,8 |
30 | 29,58 | 30,42 | 15,5 | 18 | 12,5 | 16 | - | 5,2 | - | 6,3 | - | 8,2 | - | 10 | - | 11,8 |
35 | 34,5 | 35,5 |
|
| 17,5 | 21 | 15 | 19 | - | 6,3 | - | 8,2 | - | 10 | - | 11,8 |
40 | 39,5 | 40,5 |
|
| 22,5 | 26 | 20 | 24 | 17 | 22 | - | 8,2 | - | 10 | - | 11,8 |
50 | 49,5 | 50,5 |
|
|
|
| 30 | 34 | 27 | 32 | 21,7 | 28 | 16,5 | 24 | - | 11,8 |
60 | 59,4 | 60,6 |
|
|
|
|
|
|
|
| 31,7 | 38 | 26,5 | 34 | 21,25 | 30 |
70 | 69,4 | 70,6 |
|
|
|
|
|
|
|
|
|
| 36,5 | 44 | 31,25 | 40 |
Nit d | (M14) | M16 | (M18) | M20 | (M22) | M24 | ||||||||
l | duljine ls i lg | |||||||||||||
nominalni | min. | max. | je min. | lg maks. | je min. | lg maks. | je min. | lg maks. | je min. | lg maks. | je min. | lg maks. | je min. | lg maks. |
20 | 19,58 | 20,42 |
|
|
|
|
|
|
|
|
|
|
|
|
25 | 24,58 | 25,42 | - | 13 |
|
|
|
|
|
|
|
|
|
|
30 | 29,58 | 30,42 | - | 13 | - | 13,5 |
|
|
|
|
|
|
|
|
35 | 34,5 | 35,5 | - | 13 | - | 13,5 | - | 15,5 | - | 16 |
|
|
|
|
40 | 39,5 | 40,5 | - | 13 | - | 13,5 | - | 15,5 | - | 16 | - | 20,6 |
|
|
50 | 49,5 | 50,5 | - | 13 | - | 13,5 | - | 15,5 | - | 16 | - | 20,6 | - | 23 |
60 | 59,4 | 60,6 | 16 | 26 | - | 13,5 | - | 15,5 | - | 16 | - | 20,6 | - | 23 |
70 | 69,4 | 70,6 | 26 | 36 | 22 | 32 | 15,5 | 28 | - | 16 | - | 20,6 | - | 23 |
80 | 79,4 | 80,6 | 36 | 46 | 32 | 42 | 25,5 | 38 | 21,5 | 34 | - | 20,6 | - | 23 |
90 | 89,3 | 90,7 |
|
| 42 | 52 | 35,5 | 48 | 31,5 | 44 | 27,5 | 40 | - | 23 |
100 | 99,3 | 100,7 |
|
|
|
| 45,5 | 58 | 41,5 | 54 | 37,5 | 50 | 31 | 46 |
70 | 69,4 | 70,6 |
|
|
|
|
|
|
|
|
|
| 36,5 | 44 |
Područje primjene vijka s upuštenom glavom
Vijci s ravnom upuštenom glavom mogu se koristiti na mnogim mjestima, kao što su elektronički proizvodi, kuhinjski pribor, građevina, vanjski objekti, uredski materijal itd.
Kako kod nas kupiti vijak s upuštenom glavom?
Upit
Postoje dvije vrste pričvršćivača. Jedan su standardni dijelovi, kao što su DIN7991, upušteni vijci s ravnom glavom. Drugi su nestandardni dijelovi. Ako želite standardne komade, možete reći standard, veličinu, ocjenu (materijal), premaz i količinu. Na primjer, želite kupiti DIN7991, M10, stupanj 8.8, pocinčani i 20000 kom. Ako želite nestandardne dijelove, možete nam pokazati uzorke, crteže ili detaljne upute. Tada će naši inženjeri izraditi tehničke nacrte za vas.
Cijena i plaćanje
Cijena može biti cijena/kom, ili cijena/kg. Možemo citirati EXW, FOB, CFR, CIF sa T/T, L/C, Western Union, itd. Ili na druge načine dogovorene s kupcima.
Narudžba
Nakon provjere, ako su i cijena i vrijeme isporuke u redu, počet ćemo proizvoditi nakon plaćanja unaprijed prema zahtjevima koje obećavamo.
Osiguranje kvalitete
Svake godine kupujemo OSIGURANJE ODGOVORNOSTI PICC PROIZVODA. U ugovoru se možemo dogovoriti da ćemo zamijeniti robu ili vratiti novac ako postoje problemi s kvalitetom nakon što dobijete naše proizvode. Ako se nakon uporabe pojave problemi s kvalitetom, pratit ćemo robu kako bismo riješili probleme. A naša polica osiguranja može pokriti vaš gubitak.
Pitanja
P1: Jeste li tvornica ili trgovačko poduzeće?
O: Mi smo proizvođač šesterokutnih vijaka i matica više od 20 godina. Imamo dvije tvornice, jednu u Šangaju, a drugu u Jiangsuu. Naš proizvodni kapacitet može biti 20000 plus tona godišnje. Možemo prilagoditi naše proizvode prema zahtjevima kupaca, crtežima i uzorcima.
P2: Koliko godina obavljate vanjsku trgovinu?
O: Imamo više od 20 godina iskustva u izvozu proizvoda u zemlje širom svijeta uz našu najbolju kvalitetu. Sada smo izvezli u više od 40 zemalja, kao što su Španjolska, Njemačka, Italija, Belgija, Velika Britanija, Litva, SAD, Kanada, Australija, Singapur, Japan, Tajland, Malezija, Južna Koreja, Indonezija, Egipat, Filipini i tako dalje.
P3: Imate li dovoljno rezultata?
O: Imamo dovoljno zaliha u skladištima s obilnim kapitalom. Nudimo 24-satne usluge. Za većinu uobičajenih standarda imamo ih na zalihi, kao što su šesterokutni vijci, šesterokutne matice itd.
P4: Kako osigurati kvalitetu svakog procesa?
O: Prvo, imamo tehničke crteže za svaki proizvod prilikom proizvodnje.
Drugo, većina naših radnika ima više od 10-godina iskustva u izradi šesterokutnih vijaka.
Treće, naši QC ljudi će vršiti inspekciju svaka 2 sata. Ako pronađu loše dijelove, odmah će zaustaviti proizvodnju.
Zatim će se gotovi dijelovi ponovno provjeriti prije otpreme što osigurava kvalitetu svakog proizvoda.
P5: Kako osigurati sigurnost međugradskog prijevoza?
O: Prvo pakiramo u kartone, a zatim pakiramo kartone na palete. Paletu je vrlo lako podići viličarom koji će zaštititi kartone od oštećenja. Profesionalni timovi za pakiranje koji čuvaju svako pakiranje na sigurnom.
P6: Koje proizvode možete prilagoditi?
O: Jedan su standardni dijelovi, kao što su DIN933, šesterokutni vijci. Drugi su nestandardni dijelovi. Ako želite standardne dijelove, možete reći standard, veličinu, ocjenu (materijal), premaz i količinu. Na primjer, želite kupiti DIN933, M12X60, stupanj 8.8, pocinčano i 20000 kom.
Ako želite nestandardne dijelove, možete nam pokazati uzorke, crteže ili detaljne opise. Tada će naš inženjer napraviti tehničke crteže za vas.
Ima ih mnogo, kao što su šesterokutni vijci, vijci s prirubnicom, vijci s okruglom glavom i kvadratnim vratom, kao i vijci s tračnicama, U-vijci, T-vijci, šesterokutni vijci s ravnom glavom, šesterokutne matice, šesterokutne matice s prirubnicom.
P7: Možete li dati neki uzorak?
O: Uzorci se mogu dostaviti prema vašim zahtjevima.
