Uvod u vijak prirubnice

Što su prirubnički vijci?

Vijak prirubnice uglavnom se sastoji od šesterokutne glave i ploče prirubnice (brtva ispod šesterokuta pričvršćena je šesterokutom) i vijka (cilindar s vanjskim navojem), koji se moraju uskladiti s maticama. , za brzo spajanje dva dijela s prolaznim rupama.

Ovaj oblik spoja naziva se vijčani spoj. Ako se matica odvrne od vijka, dva dijela se mogu odvojiti, tako da je vijčani spoj rastavljiv.

Vijci prirubnice uobičajeni su zatvarač. Vijci s prirubnicom naširoko se koriste na cestovnim i željezničkim mostovima, uključujući industrijske i civilne zgrade, dizalice, bagere i druge teške strojeve. Opseg primjene je vrlo širok.

Vijak prirubniceklasifikacija:

1. Tip šesterokutne prirubnice: Postoje dvije vrste šesterokutnih glava, jedna je ravna glava, a druga je konkavna glava.

2. Kategorija površinske boje: Prema različitim potrebama, površina ima bijelu presvlaku, vojno zelenu, šarenu žutu i Dacromet koji nikada ne hrđa.

3. Vrsta prirubnice: Prema različitim mjestima gdje se koriste vijci prirubnice, zahtjevi veličine diskova su različiti. Postoje i oni s ravnim dnom i nazubljeni, a nazubljeni imaju protukliznu ulogu.

4. Prema načinu nosivosti spoja postoje obične i zglobne rupe. Vijci s prirubnicom koji se koriste za zglobne rupe trebaju odgovarati veličini rupa i koriste se kada primaju bočnu silu. Osim toga, kako bi se zadovoljile potrebe zaključavanja nakon ugradnje, neke šipke imaju rupe, a te rupe mogu spriječiti otpuštanje vijaka kada se vibriraju. Neki vijci prirubnice bez navoja moraju biti tanji, nazivaju se vijci prirubnice tanke šipke. Ova vrsta prirubnih vijaka pogodna je za spajanje promjenjive sile. Na čeličnoj konstrukciji nalaze se posebni vijci visoke čvrstoće. Glava će biti veća, a veličina će se također promijeniti.

Uobičajeni materijali za vijak s prirubnicom:

1. High carbon steel C%>0.45 posto. Materijali za vijčane šesterokutne prirubnice trenutačno se u osnovi ne koriste na tržištu;

2. Srednje ugljični čelik 0.25 posto vijci sa šesterokutnom glavom Materijali srednje ugljičnog čelika obično se nazivaju čelik br. 35 i br. 45 u Kini, a 1035, CH38F, 1039, 40ACR i tako dalje u inozemstvu. Uglavnom se koristi za matice razreda 8, vijke razreda 8.8 i proizvode s unutarnjim šesterokutom razreda 8.8;

3. C postotak čelika s niskim udjelom ugljika Manje ili jednako 0.25 posto obično se u Kini naziva čelik A3. Strane zemlje se u osnovi nazivaju 1008, 1015, 1018, 1022 i tako dalje. Uglavnom se koristi za vijke razreda 4.8 i matice razreda 4, male vijke i druge proizvode bez zahtjeva za tvrdoćom. (Napomena: vijci za bušenje uglavnom su izrađeni od materijala 1022.)

4. Legirani čelik: Dodajte elemente legure običnom ugljičnom čeliku kako biste povećali neka posebna svojstva čelika: kao što su 35, 40 krom molibden, SCM435, 10B38. Vijci sa šesterokutnom prirubnicom uglavnom su izrađeni od čelika legiranog kroma i molibdena SCM435, a glavne komponente su C, Si, Mn, P, S, Cr, Mo.

Vijak prirubnicenačin pričvršćivanja i zahtjevi:

1. Torx ključ ili čekić ključ bez momenta:

Prikladan je za opću opremu i pričvršćivanje prirubnice cjevovoda, a odabire se prema veličini vijka i razini tlaka prirubnice. Zahtjevi za pričvršćivanje su sljedeći:

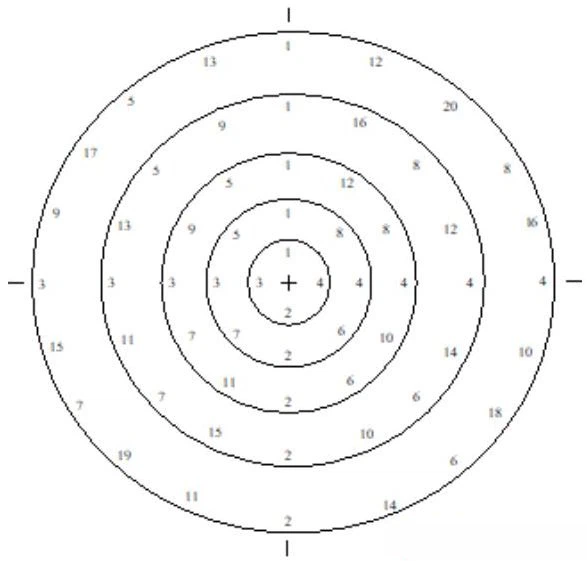

1) Jedinica za održavanje formulira plan pričvršćivanja, simetrično pričvršćuje prirubnicu i označava redoslijed pričvršćivanja brojevima, pogledajte sliku 1 i sliku 2 za numeriranje.

2) Upotrijebite 4 vijka za postavljanje brtve na položaje 1, 2, 3 i 4 kako biste bili sigurni da je središte namotane brtve unutar ruba prirubnice.

3) Pritegnite vijak za podešavanje rukom, zatim umetnite drugi vijak i zategnite ga kako biste uravnotežili opterećenje, pazeći da su najmanje 2 navoja izložena na svakom kraju matice.

4) Prema opremi na licu mjesta i prirubnicama, jedan krug pričvršćivanja smatra se jednim izračunom, a vremena pričvršćivanja (najmanje 3 puta) i udarno opterećenje (snaga) svakog pričvršćivanja razumno su određeni. Zatežite redom od malih prema velikim (kao što su 50 posto, 80 posto, 100 posto), nemojte opterećivati ​​prebrzo ili preveliko, kako biste spriječili kvar brtvene brtve.

5) Redoslijed svakog zatezanja momentno okastog ključa ili ključa s čekićem:

a. Zategnite dva radijalno suprotna vijka na unaprijed određeno opterećenje (snagu) udara čekićem;

b. Pritegnite još jedan par vijaka za oko 90 stupnjeva odvojeno od prethodna dva vijka po obodu;

c. Nastavite zatezati sve dok svi ostali vijci ne budu zategnuti do navedenog opterećenja čekića.

6) Na kraju, u skladu sa 100 postotnim udarnim opterećenjem (snagom), zategnite sve vijke u smjeru kazaljke na satu ili suprotno od njega jedan po jedan.

slika 1

slika 2

2. Moment ključ:

Primjenjivo na važnu opremu i prirubnice cjevovoda kao što su visoke temperature i visoki tlak, zapaljive i eksplozivne. Zahtjevi za pričvršćivanje su sljedeći:

1) Jedinica za održavanje treba formulirati plan pričvršćivanja, formulirati odgovarajući zakretni moment i provesti pregled dizajna na temelju čvrstoće vijka, početnog specifičnog pritiska brtve brtve, radnog specifičnog pritiska brtvljenja i srednjeg tlaka kako bi se spriječilo vijak od lomljenja i brtva od sabijanja. Pretjerana sila i gubitak elastičnosti dovode do kvara brtve.

2) Pričvrstite prirubnicu simetrično i označite redoslijed pričvršćivanja brojevima, pogledajte sliku 1 i sliku 2 za označavanje brojevima.

3) Namjestite brtvu s 4 vijka na položaje 1, 2, 3 i 4 kako biste bili sigurni da je središte namotane brtve unutar ruba prirubnice.

4) Pritegnite vijke za podešavanje rukom, zatim umetnite druge vijke s vijcima i zategnite ih kako biste uravnotežili opterećenje, pazeći da su najmanje 2 navoja izložena na svakom kraju matice.

5) Prema opremi na licu mjesta i prirubnicama, jedan krug zatezanja smatra se jednim izračunom, a broj puta zatezanja (najmanje 3 puta) i svaki moment zatezanja su razumno određeni, a moment zatezanja se zateže redom od male do velike (kao što su 50 posto, 80 posto, 100 posto inkrementi), nemojte puniti prebrzo ili preveliko, kako biste spriječili kvar brtvene brtve.

6) Redoslijed svakog zatezanja moment ključa:

a. Zategnite dva radijalno nasuprotna vijka na specificirani moment zatezanja vijaka;

b. Pritegnite još jedan par vijaka za oko 90 stupnjeva odvojeno od prethodna dva vijka po obodu;

c. Nastavite zatezati dok svi ostali vijci ne budu zategnuti navedenim momentom.

7) Na kraju, zategnite sve vijke u smjeru kazaljke na satu ili suprotno od njega prema 100-postotnoj vrijednosti momenta.

8) Zabilježite vrijednost zakretnog momenta kao referencu za buduće održavanje.

3. Zatezač vijaka: prikladan za visoke temperature i visoki tlak, zapaljivu i eksplozivnu i drugu važnu opremu i prirubnice cjevovoda. Zahtjevi za pričvršćivanje su sljedeći:

1) Jedinica za održavanje formulira plan pričvršćivanja, formulira odgovarajuću vlačnu silu i provodi pregled dizajna na temelju čvrstoće vijka, početnog specifičnog tlaka brtvljenja brtve, radnog specifičnog tlaka brtvljenja i srednjeg tlaka za sprječavanje vijka od loma i brtve uslijed pritiska. Pretjerana sila zatezanja i gubitak elastičnosti dovode do kvara brtve.

2) Kada zatezač vijaka rasteže pričvrsne vijke pojedinačno (korak po korak), u skladu s načelom jednolikosti zatezanja vijaka, pogledajte redoslijed zatezanja moment ključa za istezanje i zatezanje.

3) Tijekom procesa istezanja i pričvršćivanja zatezača vijka, broj vremena istezanja i pričvršćivanja treba biti razumno određen, a pritisak bi se trebao povećavati redoslijedom od malog prema velikom (kao što je 50 posto, 80 posto, 100 posto), a tlak treba biti ravnomjeran. Treba ga povećati nakon što se napon stabilizira kako bi se izbjegla pretjerana udarna napetost i utjecalo na učinak prethodnog zatezanja vijka.
