Kako su vijci klasificirani i označeni? Kako razumjeti razinu čvrstoće vijaka?

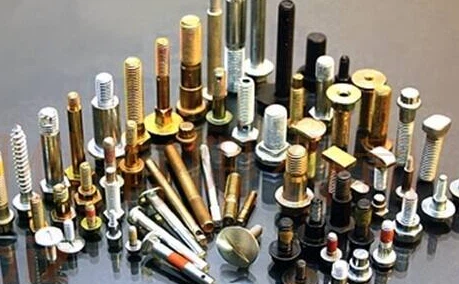

 Vijcisu mehanički priključci koji se široko koriste u raznim industrijama, ali neki potrošači možda nisu svjesni činjenice da vijci zapravo imaju razine čvrstoće. Razina čvrstoće vijaka usko je povezana s njihovom upotrebom. Ovaj će se članak usredotočiti na objašnjenje razine čvrstoće vijaka, u nadi da će biti od pomoći svima.

Kako klasificirati i označiti vijke

Razine čvrstoće vijaka koji se koriste za spajanje čeličnih konstrukcija su sljedeće: 3,6, 4,6, 4,8, 5,6, 6,8, 8,8, 9,8, 10,9, 12,9 i više od 10 razina. Oznaka stupnja čvrstoće vijka sastoji se od dva broja, koji predstavljaju nominalnu vlačnu čvrstoću i omjer popuštanjavijakmaterijal. Na primjer, vijci stupnja 4.6 predstavljaju:

1. Nazivna vrijednost vlačne čvrstoće materijala vijka je na razini od 400MPa;

2. Omjer granice razvlačenja materijala vijka je 0.6;

3. Nazivna granica razvlačenja materijala vijka je 400 × 0.6=240MPa.

Kako razumjeti razinu čvrstoće vijaka

Značenje stupnja čvrstoće vijka međunarodno je priznat standard, a vijci s istom ocjenom performansi imaju iste performanse bez obzira na njihov materijal i porijeklo. Stoga se u dizajnu može odabrati samo odgovarajuća razina performansi. Razina čvrstoće vijaka obično se izražava brojevima, kao što su 8,8 i 10,9, gdje brojevi pokazuju da su razine posmičnih naprezanja vijaka 8,8 GPa odnosno 10,9 Gpa.

Posebno značenje vijaka razreda 8.8 i 10.9

Nazivna vlačna čvrstoća odVijci stupnja 8.8 je 800N/mm?, Nazivna granica razvlačenja je 640N/mm?. Vijci stupnja 10.9, s druge strane, zahtijevaju posebnu toplinsku obradu kako bi se postigla sljedeća tri pokazatelja učinkovitosti:

1. Nazivna vrijednost vlačne čvrstoće materijala vijka iznosi 1000 MPa;

2. Omjer granice razvlačenja materijala vijka je 0.9;

3. Nominalna granica razvlačenja materijala vijka doseže razinu od 900 MPa.

Kako izračunati stupanj čvrstoće vijaka

Razina čvrstoće općih vijaka obično je predstavljena s "XY". Među njima, X * 100 predstavlja vlačnu čvrstoću ovog vijka, dok je X * 100 * (Y/10) granica tečenja ovog vijka, gdje Y predstavlja omjer granice tečenja i vlačne čvrstoće. Na primjer, razina 4.8 označava da je vlačna čvrstoća vijka 400 MPa, dok je granica razvlačenja 400 * 8/10=320MPa.

Sažetak

Posebno je važno razumjeti razinu čvrstoće vijaka pri njihovom odabiru. Točna prosudba i izračun mogu nam pomoći da odaberemo i upotrijebimo prikladnije vijke, čime bolje osiguravamo svoju sigurnost i stabilnost u radu.
